سنگ شکن فکی (jaw crusher) یکی از پرکاربردترین و اساسی‌ترین ماشین‌آلات خردایش در صنایع معدنی و ساختمانی است. این دستگاه با بهره‌گیری از سیستم خردایش فشاری، مواد معدنی را به قطعات کوچک‌تر تبدیل می‌کند. در این مقاله جامع، به بررسی همه جوانب این تجهیز صنعتی مهم می‌پردازیم.
چرا سنگ شکن فکی اهمیت دارد؟
- قابلیت خردایش انواع مختلف سنگ‌های معدنی
- کارآیی بالا در مرحله اول خردایش
- هزینه نگهداری پایین و عمر مفید طولانی
- قابلیت تنظیم خروجی برای دانه‌بندی‌های مختلف
تاریخچه و تکامل سنگ شکن فکی
سنگ شکن فکی برای اولین بار در اواخر قرن ۱۹ میلادی معرفی شد. این دستگاه از آن زمان تاکنون تکامل چشمگیری داشته و امروزه به عنوان یکی از اصلی‌ترین تجهیزات در خط تولید مواد معدنی شناخته می‌شود.
آنچه در این مقاله خواهید خواند

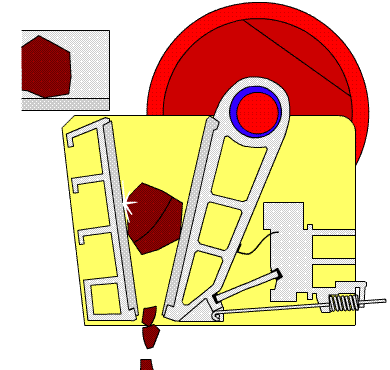

اصول کار سنگ شکن فکی
سنگ شکن فکی یکی از پرکاربردترین تجهیزات خردایش در صنعت معدن و فرآوری مواد معدنی است. اساس کار این دستگاه بر مبنای اعمال نیروهای فشاری و ضربه‌ای است. در این مکانیزم، دو صفحه عمودی (فک‌ها) وظیفه خرد کردن مواد را بر عهده دارند. یکی از این فک‌ها ثابت و دیگری متحرک است که با حرکت نوسانی خود، عملیات خردایش را انجام می‌دهد.
حرکت فک متحرک توسط یک شافت خارج از مرکز تأمین می‌شود. این شافت با چرخش خود، حرکت دورانی را به حرکت نوسانی تبدیل می‌کند. فلایویل نصب شده روی شافت، به یکنواخت شدن حرکت و کاهش ضربات ناگهانی کمک می‌کند. سیستم انتقال قدرت معمولاً از طریق تسمه و پولی انجام می‌شود که امکان تنظیم سرعت و انتقال نرم قدرت را فراهم می‌کند.
اجزای اصلی و عملکرد آنها
- فک ثابت (Fixed Jaw): صفحه عمودی ثابتی که به بدنه اصلی دستگاه متصل است و سطح مقابل برای خردایش را تشکیل می‌دهد. این فک معمولاً از جنس فولاد منگنزدار ساخته می‌شود تا مقاومت کافی در برابر سایش داشته باشد.
- فک متحرک (Movable Jaw): صفحه‌ای که حرکت نوسانی دارد و عامل اصلی خردایش است. این فک با حرکت خود به سمت فک ثابت و دور شدن از آن، عمل خردایش را انجام می‌دهد. طراحی سطح این فک به گونه‌ای است که بیشترین راندمان خردایش را داشته باشد.
- شافت خارج از مرکز (Eccentric Shaft): قلب مکانیکی دستگاه که وظیفه تبدیل حرکت دورانی به حرکت نوسانی را بر عهده دارد. این شافت با دقت بالایی ماشینکاری می‌شود تا لنگی و ارتعاشات ناخواسته به حداقل برسد.
- فلایویل (Flywheel): چرخ طیار سنگینی که انرژی جنبشی را ذخیره می‌کند و به یکنواخت شدن حرکت کمک می‌کند. این قطعه نقش مهمی در کاهش نوسانات گشتاور و بهبود عملکرد دستگاه دارد.
مراحل خردایش
فرآیند خردایش در سنگ شکن فکی یک عملیات پیوسته و چند مرحله‌ای است. مواد معدنی از قسمت فوقانی دستگاه (دهانه تغذیه) وارد می‌شوند. این مواد تحت تأثیر نیروی ثقل به سمت پایین حرکت کرده و بین دو فک قرار می‌گیرند. با هر حرکت فک متحرک، مواد تحت فشار قرار گرفته و خرد می‌شوند. این فرآیند به صورت مداوم ادامه می‌یابد تا زمانی که اندازه مواد به حد مورد نظر برسد و از دهانه خروجی دستگاه خارج شوند.
پارامترهای کلیدی عملکرد
- زاویه گیرش (Nip Angle): این زاویه که معمولاً بین 22 تا 26 درجه است، نقش حیاتی در عملکرد دستگاه دارد. زاویه کمتر از حد مجاز باعث سُر خوردن مواد و زاویه بیشتر موجب افزایش مصرف انرژی می‌شود.
- سرعت گردش شافت: سرعت معمول بین 200 تا 400 دور در دقیقه است. این سرعت باید متناسب با نوع مواد و ظرفیت مورد نیاز تنظیم شود. سرعت بالاتر ظرفیت را افزایش می‌دهد اما می‌تواند باعث استهلاک بیشتر شود.
- نسبت خردایش: این نسبت که معمولاً بین 4 تا 9 است، نشان‌دهنده میزان کاهش اندازه مواد است. نسبت بالاتر به معنای خردایش بیشتر است اما نیاز به انرژی بیشتری دارد.
عوامل موثر بر کارایی
کارایی سنگ شکن فکی تحت تأثیر عوامل متعددی قرار دارد. سختی مواد ورودی یکی از مهمترین این عوامل است که مستقیماً بر مصرف انرژی و میزان استهلاک قطعات تأثیر می‌گذارد. اندازه مواد اولیه نیز باید متناسب با دهانه تغذیه دستگاه باشد تا از گیر کردن مواد و توقف عملیات جلوگیری شود.
تنظیم دقیق دهانه خروجی نقش کلیدی در تعیین اندازه محصول نهایی دارد. این تنظیم باید با توجه به نیازهای فرآیند و مشخصات محصول مورد نظر انجام شود. سرعت حرکت فک متحرک نیز باید طوری تنظیم شود که بهترین تعادل بین ظرفیت تولید و کیفیت محصول حاصل شود.
مزایای مکانیزم عملکرد
ساختار ساده و قابل اعتماد سنگ شکن فکی یکی از مهمترین مزایای آن است. این سادگی باعث می‌شود که نگهداری و تعمیرات دستگاه آسان‌تر باشد و زمان توقف به حداقل برسد. هزینه‌های عملیاتی نسبتاً پایین و قابلیت تنظیم خروجی، این دستگاه را به گزینه‌ای مناسب برای بسیاری از کاربردها تبدیل کرده است.
راندمان بالای خردایش در این دستگاه‌ها به دلیل طراحی بهینه مکانیزم حرکتی و زاویه مناسب فک‌ها است. این راندمان بالا باعث می‌شود که مصرف انرژی به ازای هر تن محصول کاهش یابد و عملیات از نظر اقتصادی مقرون به صرفه باشد.
انواع سنگ شکن فکی: مقایسه جامع و کاربردها
این تجهیزات در دو نوع اصلی تک بازویی و دو بازویی طراحی و ساخته می‌شوند، که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه به بررسی جامع این دو نوع سنگ شکن و مقایسه آنها می‌پردازیم.
سنگ شکن فکی تک بازویی (Single Toggle)
سنگ شکن تک بازویی با طراحی ساده و کارآمد خود، یکی از محبوب‌ترین انواع سنگ شکن‌های فکی است. این نوع سنگ شکن از یک مکانیزم ساده‌تر با تعداد قطعات کمتر بهره می‌برد که منجر به وزن کمتر و هزینه نگهداری پایین‌تر می‌شود.
- مکانیزم حرکتی: استفاده از یک شافت خارج از مرکز برای حرکت فک متحرک
- ظرفیت تولید: معمولاً 20-30٪ بیشتر از نوع دو بازویی در شرایط مشابه
- مصرف انرژی: بهینه‌تر نسبت به نوع دو بازویی
- هزینه سرمایه‌گذاری: حدود 15-25٪ کمتر از نوع دو بازویی
سنگ شکن فکی دو بازویی (Double Toggle)
سنگ شکن دو بازویی با مکانیزم پیچیده‌تر خود، قابلیت‌های ویژه‌ای را ارائه می‌دهد. این نوع سنگ شکن از دو بازو برای انتقال حرکت به فک متحرک استفاده می‌کند که منجر به حرکت یکنواخت‌تر و نیروی خردایش بیشتر می‌شود.
- مکانیزم حرکتی: استفاده از دو بازو برای ایجاد حرکت یکنواخت‌تر
- نیروی خردایش: حدود 30٪ بیشتر از نوع تک بازویی
- دقت دانه‌بندی: بالاتر به دلیل حرکت کنترل شده‌تر
- عمر قطعات: معمولاً 25-35٪ بیشتر از نوع تک بازویی
مقایسه جامع عملکردی
| پارامتر | سنگ شکن تک بازویی | سنگ شکن دو بازویی |
|---|---|---|
| هزینه اولیه | 15-25٪ کمتر | بالاتر |
| هزینه نگهداری سالیانه | 10-15٪ از هزینه اولیه | 15-20٪ از هزینه اولیه |
| ظرفیت تولید | بالا | متوسط |
| کیفیت محصول | خوب | عالی |
| مصرف انرژی | بهینه | نسبتاً بالاتر |
سنگ شکن تک بازویی مناسب برای:
- معادن با نیاز به ظرفیت تولید بالا
- خردایش سنگ‌های با سختی متوسط (تا 5-6 موس)
- تولید شن و ماسه در مقیاس بزرگ
- پروژه‌های با محدودیت بودجه
سنگ شکن دو بازویی مناسب برای:
- خردایش سنگ‌های سخت (بالای 6 موس)
- تولید محصول با دانه‌بندی دقیق
- کاربردهای صنعتی خاص نیازمند کیفیت بالا
- شرایط کاری سخت و مداوم
راهنمای انتخاب نوع سنگ شکن
انتخاب نوع مناسب سنگ شکن فکی نیازمند بررسی دقیق پارامترهای مختلف است. مهمترین عوامل در این انتخاب عبارتند از:
- خصوصیات ماده معدنی: سختی، چگالی و ابعاد سنگ‌های ورودی
- ظرفیت مورد نیاز: میزان تولید روزانه و ساعتی
- محدودیت‌های اقتصادی: بودجه در دسترس برای خرید و نگهداری
- الزامات محصول: دانه‌بندی مورد نیاز و کیفیت محصول نهایی
- شرایط محیطی: دما، رطوبت و شرایط کاری محیط
مزایا و معایب سنگ شکن فکی
سنگ شکن فکی یکی از پرکاربردترین تجهیزات خردایش در صنعت معدن و فرآوری مواد معدنی است. در ادامه به بررسی دقیق مزایا و معایب این تجهیز استراتژیک می‌پردازیم تا دید جامعی برای تصمیم‌گیری در اختیار متخصصان قرار گیرد.
مزایای سنگ شکن فکی
1. طراحی و ساختار
- سادگی مکانیزم: طراحی ساده و کم قطعه، تعمیر و نگهداری آسان
- استحکام بالا: مقاومت در برابر فشارهای مکانیکی شدید
- قابلیت اطمینان: عملکرد پایدار در شرایط سخت کاری
2. جنبه‌های اقتصادی
- هزینه سرمایه‌گذاری مناسب: 20-30٪ ارزان‌تر از سایر انواع سنگ شکن
- هزینه نگهداری پایین: حدود 10-15٪ هزینه خرید سالیانه
- مصرف انرژی بهینه: راندمان انرژی 85-90٪
3. انعطاف‌پذیری عملیاتی
- تنوع خوراک: قابلیت خردایش انواع مختلف سنگ
- نصب آسان: نیاز به حداقل زیرساخت
- تنظیمات ساده: امکان تغییر دانه‌بندی محصول
معایب سنگ شکن فکی
1. محدودیت‌های فنی
- محدودیت اندازه خوراک: حداکثر 80٪ دهانه ورودی
- کنترل محدود دانه‌بندی: تولید محصول با توزیع ابعادی گسترده
- استهلاک قطعات: نیاز به تعویض دوره‌ای فک‌ها (هر 3-6 ماه)
2. مشکلات زیست محیطی
- تولید گرد و غبار: نیاز به سیستم غبارگیری با راندمان 95٪
- آلودگی صوتی: تولید صدای بیش از 85 دسیبل
- ارتعاشات: نیاز به فونداسیون مناسب و عایق‌سازی
| جنبه | مزایا | معایب |
|---|---|---|
| اقتصادی | هزینه اولیه و نگهداری مناسب | هزینه‌های مرتبط با تعویض قطعات سایشی |
| عملیاتی | کارکرد ساده و قابل اطمینان | محدودیت در کنترل دقیق دانه‌بندی |
| فنی | طراحی مستحکم و مقاوم | تولید گرد و غبار و آلودگی صوتی |
| کاربردی | انعطاف‌پذیری در پذیرش خوراک | محدودیت در اندازه خوراک ورودی |
نکات کلیدی در انتخاب سنگ شکن فکی
- تحلیل خوراک ورودی:
- سختی مواد معدنی (مقیاس موس)
- توزیع ابعادی خوراک
- رطوبت و چسبندگی مواد
- ارزیابی شرایط عملیاتی:
- ظرفیت مورد نیاز (تن بر ساعت)
- ساعات کارکرد روزانه
- شرایط محیطی نصب
- بررسی الزامات زیست محیطی:
- استانداردهای آلودگی صوتی
- محدودیت‌های انتشار گرد و غبار
- مقررات زیست محیطی منطقه
کاربردهای سنگ شکن فکی
در ادامه به بررسی دقیق کاربردهای این دستگاه در صنایع مختلف می‌پردازیم.
صنعت معدن
- خردایش سنگ‌های معدنی:
- سنگ‌های فلزی (آهن، مس، طلا) – سختی تا 8 موس
- سنگ‌های غیرفلزی (آهک، دولومیت) – سختی 3-6 موس
- کانی‌های صنعتی (فلدسپات، کائولن)
- آماده‌سازی برای فرآوری:
- کاهش ابعاد تا 80-150 میلیمتر
- آماده‌سازی خوراک برای آسیاها
- بهینه‌سازی ابعاد برای فرآیندهای بعدی
صنعت ساختمان
- تولید مصالح ساختمانی:
- شن و ماسه استاندارد (دانه‌بندی 0-25 میلیمتر)
- مصالح بتن‌ریزی
- سنگدانه‌های ویژه
- بازیافت نخاله‌ها:
- خردایش بتن بازیافتی
- بازیافت آجر و سرامیک
- فرآوری مصالح تخریبی
صنعت راهسازی
- تولید مصالح زیرسازی:
- مصالح اساس و زیراساس
- سنگدانه‌های آسفالت
- بالاست راه‌آهن (25-63 میلیمتر)
- مصالح ویژه راهسازی:
- مصالح تثبیت جاده
- سنگدانه‌های درشت برای پی‌سازی
| صنعت | نوع کاربرد | مزایای خاص | محدوده دانه‌بندی |
|---|---|---|---|
| معدن | خردایش اولیه | قدرت بالا در خردایش سنگ‌های سخت | 80-150 میلیمتر |
| ساختمان | تولید مصالح | تولید محصول با دانه‌بندی استاندارد | 0-25 میلیمتر |
| راهسازی | تهیه زیرسازی | تولید مصالح مطابق استاندارد | 25-63 میلیمتر |
| بازیافت | خردایش نخاله | انعطاف‌پذیری در پذیرش مواد | متغیر |
نکات کلیدی در انتخاب سنگ شکن فکی
- تناسب ظرفیت:
- محاسبه دقیق نیاز تولید روزانه
- در نظر گرفتن ضریب اطمینان 20-30٪
- توجه به تغییرات فصلی تولید
- تطابق با مواد:
- بررسی سختی و مقاومت مواد
- تحلیل رطوبت و چسبندگی
- ارزیابی دانه‌بندی ورودی و خروجی
- ملاحظات فنی:
- توان مصرفی و دسترسی به برق
- فضای نصب و دسترسی
- امکانات تعمیر و نگهداری
راهنمای نگهداری و تعمیرات سنگ شکن فکی
بازرسی‌های روزانه
- بررسی صدای غیرعادی دستگاه– گوش دادن به صداهای نامتعارف حین کارکرد
- کنترل دمای یاتاقان‌ها– اندازه‌گیری با دماسنج لیزری
- بررسی سطح روغن– کنترل از طریق چشمی روغن‌نما
- کنترل فک‌های خردایش– بازرسی سایش و آسیب‌دیدگی
- بازرسی تسمه‌ها و پولی‌ها– کنترل کشش و همراستایی
| دوره زمانی | ساعت کارکرد | شرح عملیات | تجهیزات مورد نیاز | زمان تقریبی |
|---|---|---|---|---|
| روزانه | هر 8 ساعت | بازرسی صدای غیرعادیکنترل دمای یاتاقان‌هابررسی سطح روغن | دماسنج لیزریچک‌لیست بازرسی | 30 دقیقه |
| هفتگی | 50 ساعت | گریسکاری یاتاقان‌هابررسی کشش تسمه‌هاتمیزکاری کلی دستگاه | گریس پمپابزار تنظیم کششتجهیزات نظافت صنعتی | 2 ساعت |
| ماهانه | 200 ساعت | بازرسی فک‌های خردایشکنترل اتصالات پیچ و مهره‌ایبررسی سیستم روغنکاری | آچار گشتاورسنجابزار اندازه‌گیری سایش | 4 ساعت |
| سه ماهه | 500 ساعت | تعویض روغنبازرسی شاسی و فونداسیونکنترل همراستایی محورها | روغن صنعتی مناسبتراز لیزریابزار تخلیه روغن | 8 ساعت |
| سالانه | 2000 ساعت | تعویض قطعات سایشیبازسازی فک‌هاتعویض بلبرینگ‌هاکنترل کامل سیستم برق | قطعات یدکی اصلیجرثقیل سقفیابزار تخصصی | 24 ساعت |
هشدارهای ایمنی
- قطع برق: قبل از هرگونه تعمیرات، دستگاه را خاموش و برق را قطع کنید
- تجهیزات حفاظتی: استفاده از کلاه، عینک، دستکش و کفش ایمنی الزامی است
- دستورالعمل‌ها: از دستورالعمل‌های سازنده پیروی کنید
- تخصص: تعمیرات اصلی را به متخصصین مجرب بسپارید
پارامترهای فنی و محدوده‌های مجاز
| پارامتر فنی | محدوده مجاز | اقدام اصلاحی |
|---|---|---|
| دمای یاتاقان | کمتر از 70 درجه | بررسی روغنکاری و تعویض در صورت نیاز |
| لقی فک متحرک | 2-5 میلیمتر | تنظیم یا تعویض قطعات فرسوده |
| کشش تسمه | طبق دستورالعمل | تنظیم کشش و تراز کردن |
عیب‌یابی رایج
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| صدای غیرعادی | شل شدن اتصالات | بررسی و سفت کردن پیچ‌ها با گشتاور مناسب |
| کاهش ظرفیت | سایش فک‌ها | تعویض یا تنظیم فک‌ها طبق دستورالعمل |
| لرزش شدید | نامیزانی قطعات | بالانس و تنظیم مجدد سیستم |
راهنمای خرید سنگ شکن فکی
ظرفیت تولید مورد نیاز
- تناژ ساعتی مورد نیاز
- ضریب کارکرد روزانه
- پیش‌بینی افزایش ظرفیت
نوع و سختی مواد معدنی
- مقاومت فشاری مواد
- رطوبت مواد
- چسبندگی مواد
ابعاد خوراک و محصول
- حداکثر سایز ورودی
- دانه‌بندی مورد نیاز خروجی
- نسبت خردایش
مقایسه انواع سنگ شکن فکی
| ویژگی | سنگ شکن تک بازویی | سنگ شکن دو بازویی |
|---|---|---|
| هزینه اولیه | کمتر | بیشتر |
| ظرفیت تولید | متوسط | بالا |
| مصرف انرژی | کمتر | بیشتر |
| هزینه نگهداری | متوسط | بالا |
هشدارهای مهم
- از خرید محصولات بدون گارانتی خودداری کنید
- به مشخصات فنی اعلام شده دقت کنید
- هزینه‌های جانبی را در نظر بگیرید
- شرایط نصب و راه‌اندازی را بررسی کنید
چک‌لیست نهایی خرید
- مشخصات فنی مورد نیاز را تعیین کنید
- بودجه کل شامل هزینه‌های جانبی را محاسبه کنید
- حداقل سه گزینه مختلف را مقایسه کنید
- شرایط گارانتی و خدمات را بررسی کنید
- با متخصصین مشورت کنید
- قرارداد خرید را با دقت تنظیم کنید
جمع‌بندی و نتیجه‌گیری: سنگ شکن فکی
سنگ شکن فکی به عنوان یکی از پرکاربردترین تجهیزات خردایش در صنعت، نقشی حیاتی در فرآیند تولید مواد معدنی ایفا می‌کند. این دستگاه با ترکیب کارآیی بالا و هزینه‌های نگهداری مناسب، انتخابی هوشمندانه برای صنایع مختلف محسوب می‌شود.
نکات کلیدی:
- مقرون به صرفه در بلندمدت
- قابلیت اطمینان بالا در عملکرد
- انعطاف‌پذیری در کاربردهای مختلف
- سهولت در تعمیر و نگهداری
توصیه‌های نهایی
در انتخاب سنگ شکن فکی، توجه به موارد زیر ضروری است:
- تناسب ظرفیت دستگاه با نیاز تولید
- کیفیت قطعات و متریال ساخت
- دسترسی به خدمات پس از فروش
- بررسی گارانتی و وارانتی محصول
سنگ شکن فکی با وجود طراحی ساده، یکی از موثرترین تجهیزات در خط تولید مواد معدنی است که می‌تواند سال‌ها با حداقل هزینه نگهداری، خدمات ارزشمندی به صنایع مختلف ارائه دهد.
چشم‌انداز آینده
با پیشرفت تکنولوژی، انتظار می‌رود نسل جدید سنگ شکن‌های فکی با قابلیت‌های هوشمند و بهره‌وری بالاتر عرضه شوند. این امر می‌تواند به کاهش مصرف انرژی و افزایش راندمان تولید منجر شود.
سوالات متداول درباره سنگ شکن فکی
عمر مفید یک سنگ شکن فکی با نگهداری مناسب بین 15 تا 20 سال است. البته این مدت به عوامل مختلفی بستگی دارد:
کیفیت ساخت و متریال
شرایط کارکرد و نوع مواد
کیفیت تعمیر و نگهداری
ساعات کارکرد روزانه
فک‌ها باید در شرایط زیر تعویض شوند:
سایش بیش از 40% ضخامت اولیه
شکستگی یا ترک خوردگی
تغییر شکل ظاهری فک‌ها
کاهش کیفیت محصول خروجی
توصیه می‌شود هر 2000 ساعت کارکرد، فک‌ها بازرسی شوند.
مصرف برق به ظرفیت دستگاه بستگی دارد:
کوچک: 15-30 کیلووات
متوسط: 30-75 کیلووات
بزرگ: 75-200 کیلووات
مصرف واقعی به نوع مواد و شرایط کار بستگی دارد.
بله، اما با رعایت شرایط خاص:
رطوبت مواد نباید از 15% بیشتر باشد
سیستم تخلیه باید مناسب باشد
از چسبندگی مواد جلوگیری شود
نظافت مرتب دستگاه ضروری است
هزینه‌های نگهداری سالیانه معمولاً شامل:
قطعات یدکی: 10-15% قیمت دستگاه
روغن و روانکاری: 2-3% قیمت دستگاه
تعمیرات دوره‌ای: 5-8% قیمت دستگاه
هزینه‌های پیش‌بینی نشده: 3-5% قیمت دستگاه
برای افزایش عمر فک‌ها:
تنظیم صحیح دهانه خروجی
جلوگیری از ورود مواد بسیار سخت
روانکاری منظم یاتاقان‌ها
تنظیم یکنواخت بار ورودی
بازرسی و تعمیر به موقع
چرخش دوره‌ای فک‌ها می‌تواند عمر آنها را تا 30% افزایش دهد.
